項目背景

      當前，我國多數灌區仍存在水資源管理粗放、調度效率低下、人工操作不便等問題。渠系閘門作為水資源調配的核心設施，其控制方式直接關系到灌溉效率與用水安全。為貫徹“節水優先、空間均衡、系統治理、兩手發力”的治水思路，推動灌區現代化建設，實施閘門遠程自動化控制已成為必然選擇。

現狀與挑戰

渠首樞紐：閘門尺寸大、承受水壓力強，人工操作勞動強度大、風險高，且無法實現與上游來水的精準聯動，在應對突發洪水時反應遲緩。

田間渠道：閘門數量眾多、布局分散，建設維護成本高。

系統層面：信息孤島現象普遍，水情、工情數據不能共享，難以實現全灌區的統一調度和優化配置。

解決方案

1）渠首大型樞紐閘門控制：

適用范圍：灌區引水渠首、干支渠分水樞紐等關鍵節點的大型閘門

建設目標：確保安全、實現精準聯動調度。

核心控制器選型：核心控制單元采用PLC+智能閘門邊緣測控終端產品組合，實現穩定控制、數據本地顯示和遠程傳輸。

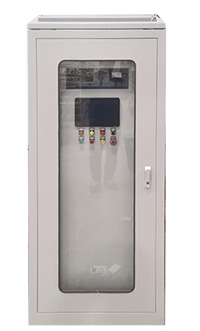

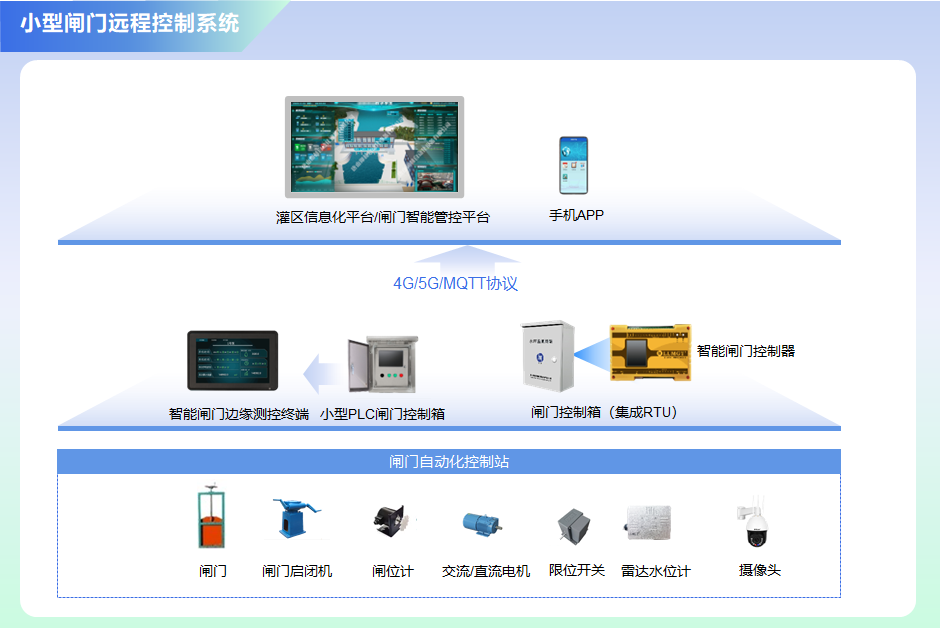

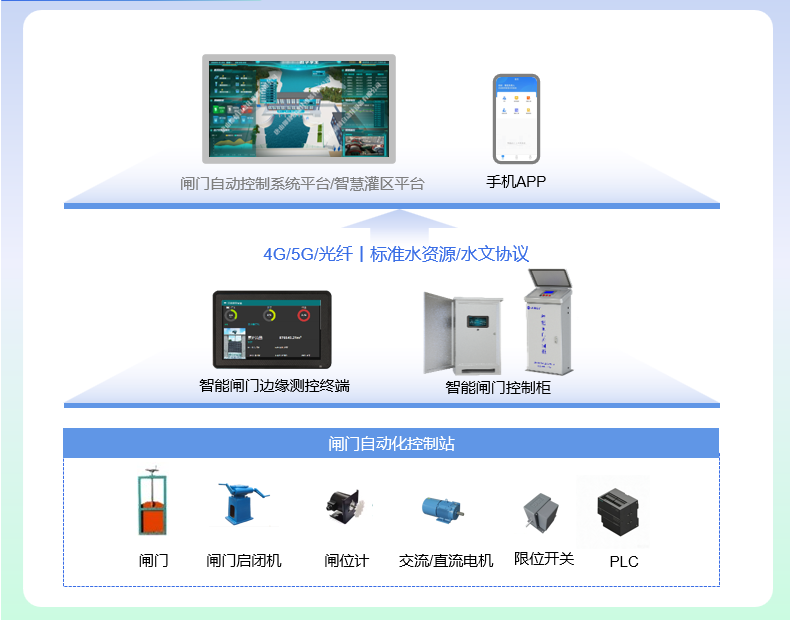

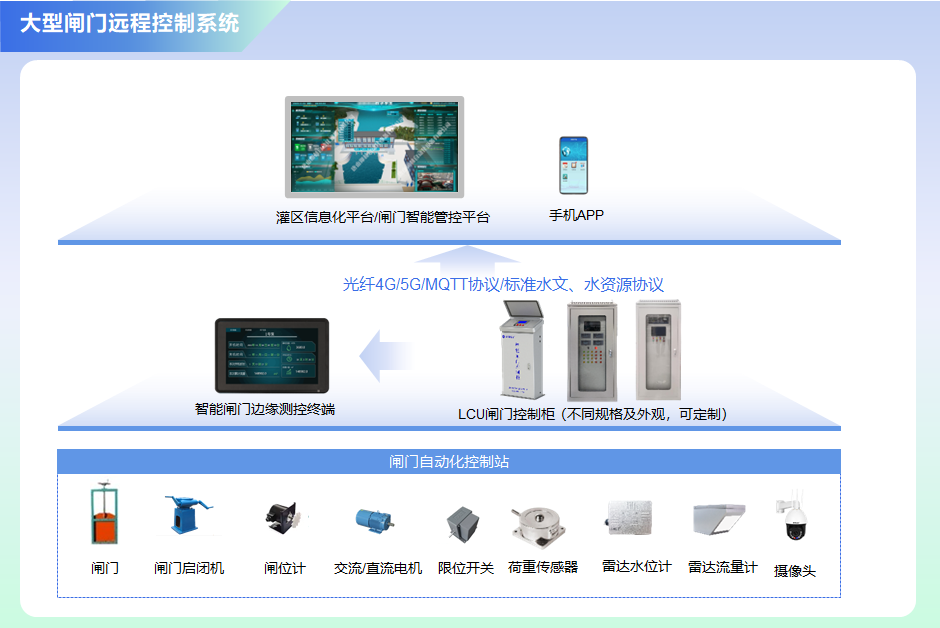

系統搭建：

2）田間中小渠道閘門控制

適用范圍：分布于支渠、斗渠、農渠上的大量中小型閘門

建設目標：實現經濟、可靠的精準配水與無人值守

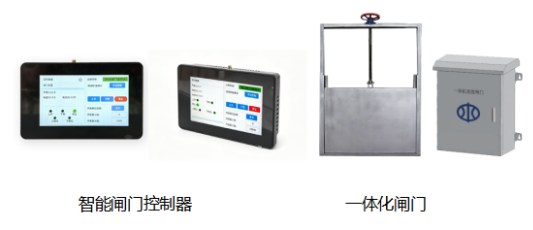

核心控制器選型：EY-91111智能閘門控制器，無需繁瑣配套，建設成本低，適合大批量普及落地。

系統功能

實時數據監測：

水情數據監測：實時監測渠道流量、閘前、閘后以及關鍵斷面水位，掌握渠道蓄水與水流情況。

設備運行狀態：實時監測閘門運行狀態、閘門開度、電流、電壓等數據，保障設備安全運行。

智能閘門控制

遠程手動控制： 在監控中心，操作員可對任意單座或成組閘門進行遠程一鍵啟閉或開度調節。

現地手動控制： 在設備現場通過控制柜上的按鈕、手搖或觸摸屏進行操作，作為系統故障或檢修時的最終安全保障。

短距離遙控控制：標配專用遙控器，支持短距離無線遙控，提升現場操控的靈活性。

自動化邏輯控制： 現場PLC根據預設邏輯自動運行，如恒定水位、計劃流量、輪灌時間控制等，實現水資源的高效、精準、公平和安全調配。

實時視頻監控

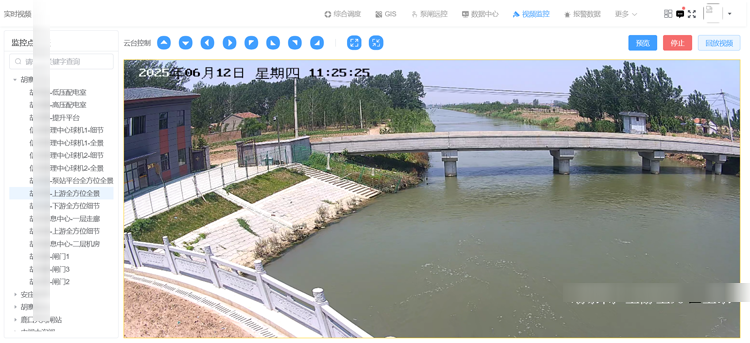

在閘門及周邊建設視頻監控站，管理中心遠程監視閘門的開度、閘門啟閉機狀態、設備運行狀態、水位情況等，實現“遠程巡檢”。

數據傳輸

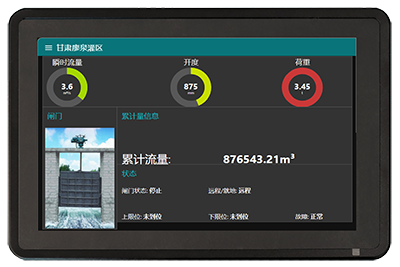

柳林智能閘門邊緣測控終端/小型閘門控制器將閘門開度、閘前/后水位、閘門上/下限位、過閘流量、動力電壓/電流、視頻圖像等數據通過4G/5G無線網絡及時傳輸至灌區信息化管控平臺，實現對現場數據的實時監測與處理。

軟件平臺

 灌區閘門遠程控制系統平臺實現對取、用水量、水位信息、閘門運行狀態、供電情況進行實時監測，遠程控制閘門開關并對數據進行存儲整理、分析，為客戶后期工作提供可靠數據支持，大大提高灌區取水及用水的管理效率，降低管理成本。

綜合調度駕駛艙

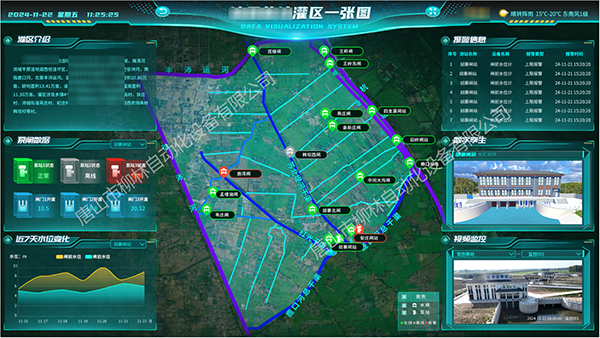

  系統整合閘門狀態、水文環境（水位、流量、流速）及設備運維數據（電壓、電流、故障記錄），通過 GIS 地圖、動態圖表、數字孿生模型等可視化形式，直觀展示全域閘門運行態勢，實現 “一屏觀全域、數據全可視”，幫助管理人員快速掌握關鍵信息，避免數據孤島導致的決策滯后。

實時數據監測?

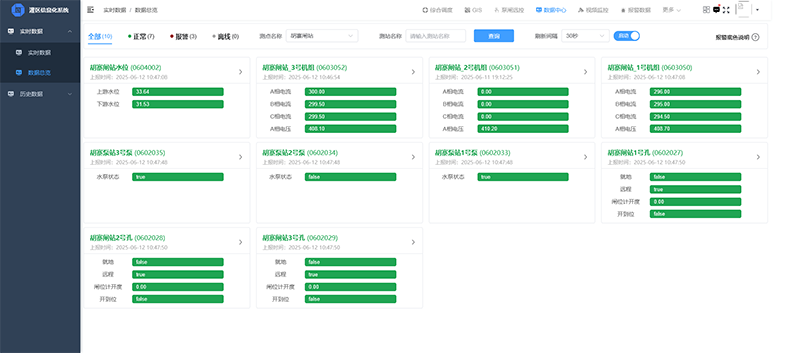

  系統集成水位、流量、閘門開度、應力、電機狀態等多項實時參數，支持圖表展示與歷史趨勢分析。

GIS地圖顯示

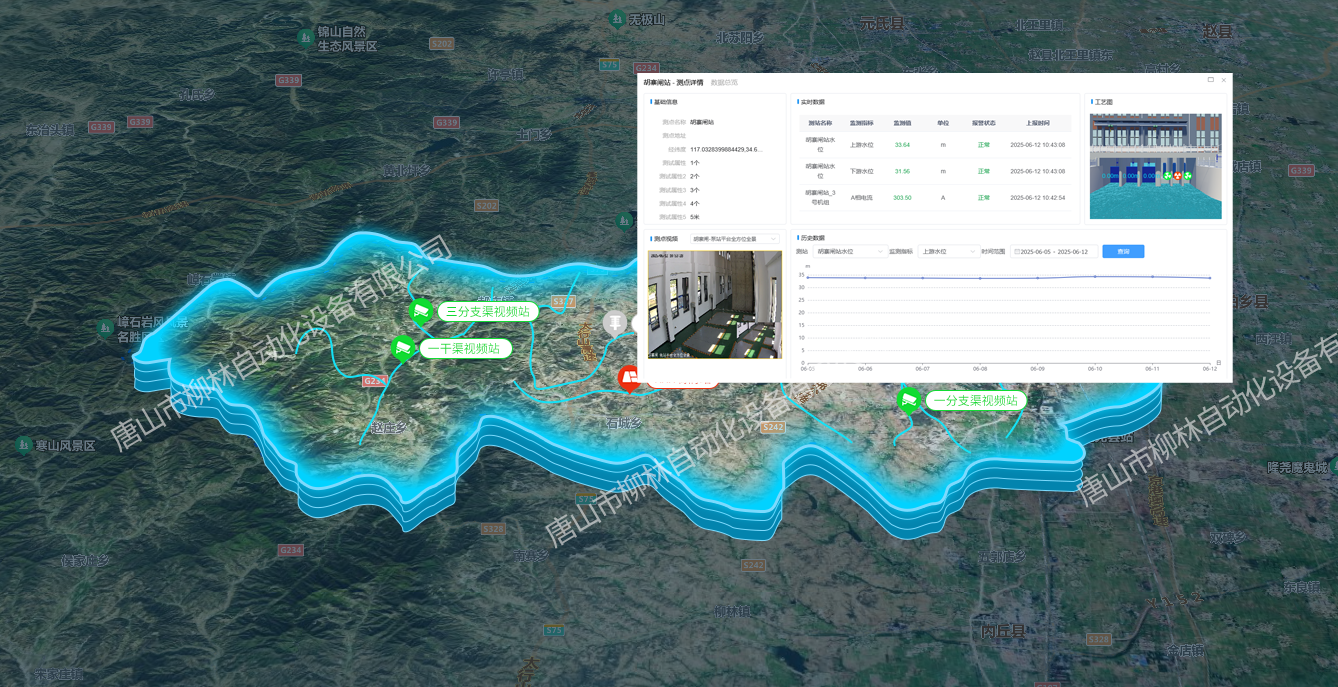

   通過GIS地圖直觀顯示各個監測點所在位置，及各監測點類型、閘門狀態，閘前后液位等信息；支持點擊查看詳情，實現全局態勢一圖掌控。

三維實景聯動仿真?

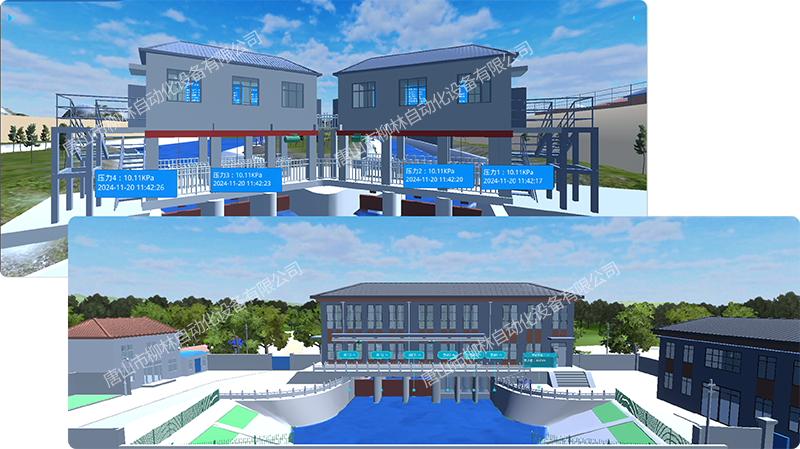

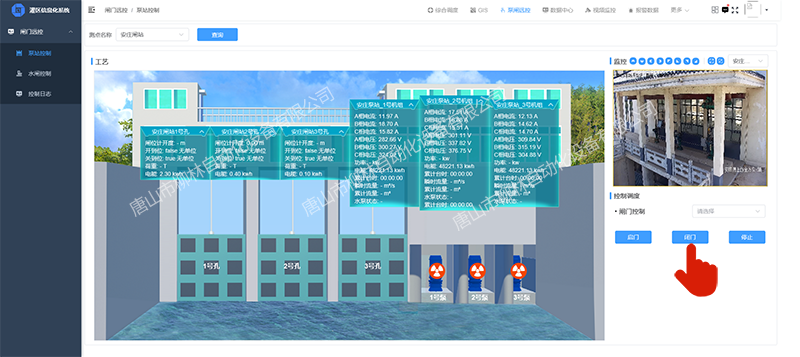

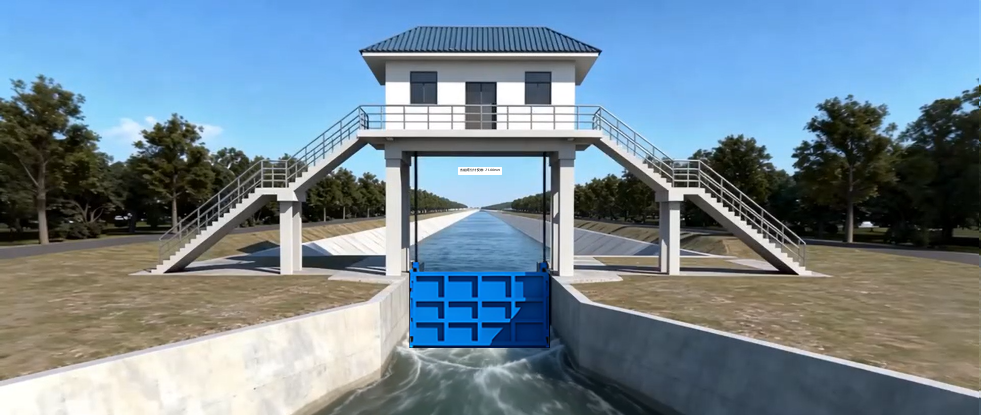

實現閘站實景三維可視化展示，直觀呈現閘門現場全貌；實時同步閘門開度、啟閉運行狀態，閘門開度與現場實體閘門數據聯動，虛實狀態保持一致，可直觀掌握閘門實時運行狀態。

遠程精準控制?

    通過監控平臺可手動對閘門開/關、開度進行遠程控制，操作日志全程可追溯。

預案仿真推演?

   內置供需水預測模型、水資源配水調度模型、洪水預報等等模型，模擬不同操作對水文環境的影響，優化決策方案。

視頻監控

   在關鍵位置設置視頻監控點，實現對灌區閘門運行狀態、水位流量及周邊環境的?遠程可視化監控與管理?，提升灌溉效率、保障工程安全、優化水資源調度。

預警報警管理

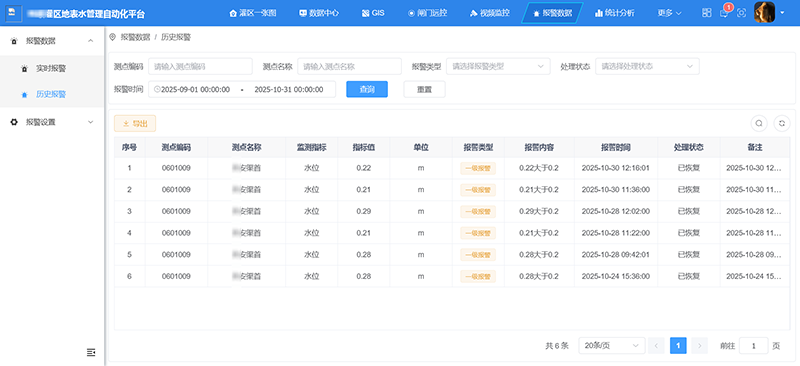

    具備多級報警機制，對設備故障、通信中斷、水位超限等異常情況進行實時診斷，并通過聲光、短信、APP等多渠道告警。

數據分析與決策支持

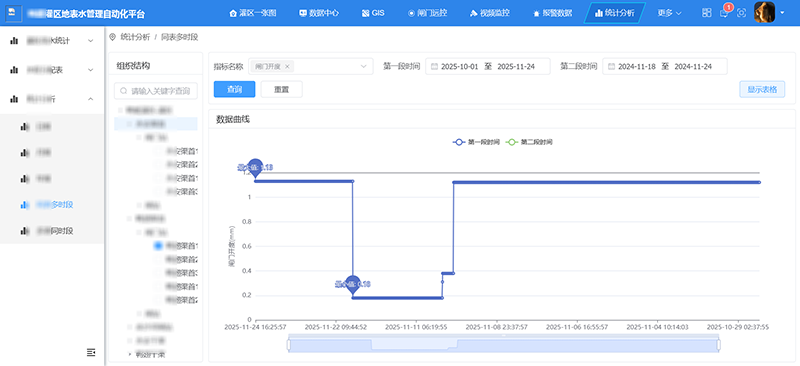

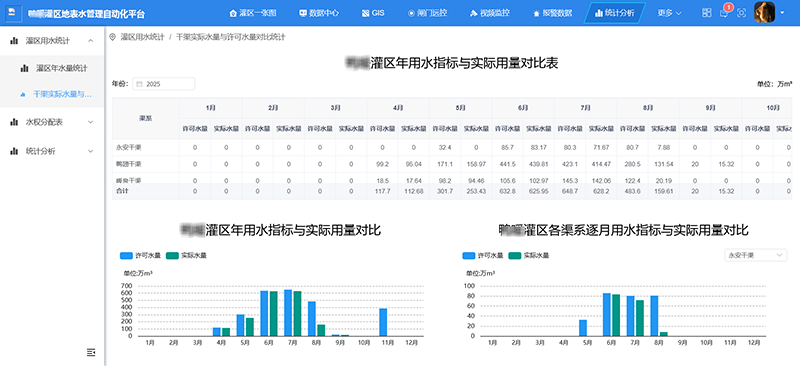

  系統自動生成用水量統計報表、日、月、年報以及多表同時段、同表多時段數據分析，為管理決策和水費征收提供依據。

手機APP

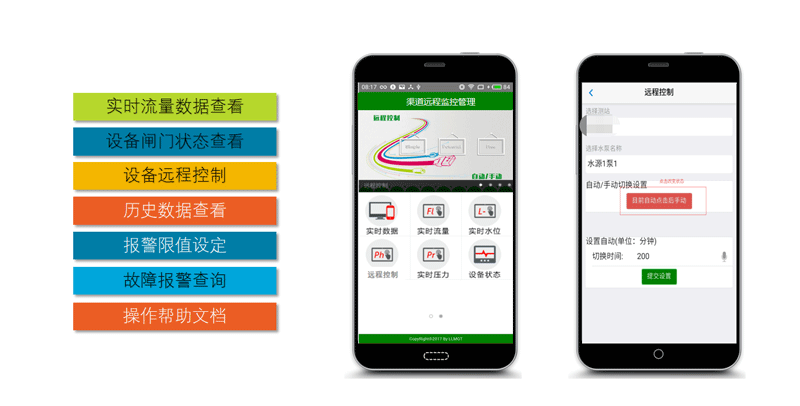

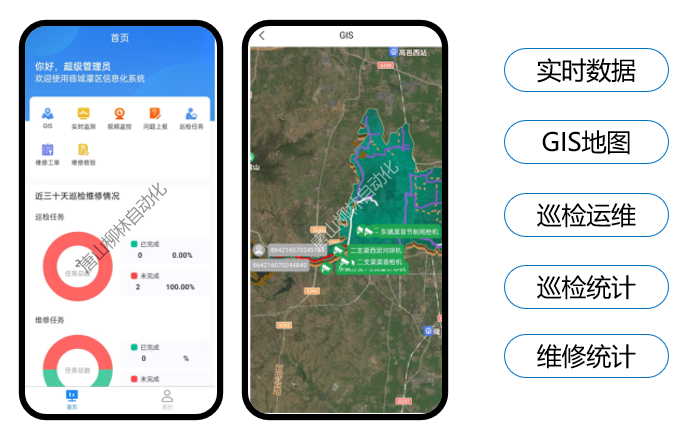

為方便用戶使用，根據用戶要求，可定制移動版APP，實現手機端對現場數據的監測和設備遠程控制的操作。APP系統分為GIS地圖展示、實時監測、智慧巡檢運維及統計分析等功能，所下圖所示：

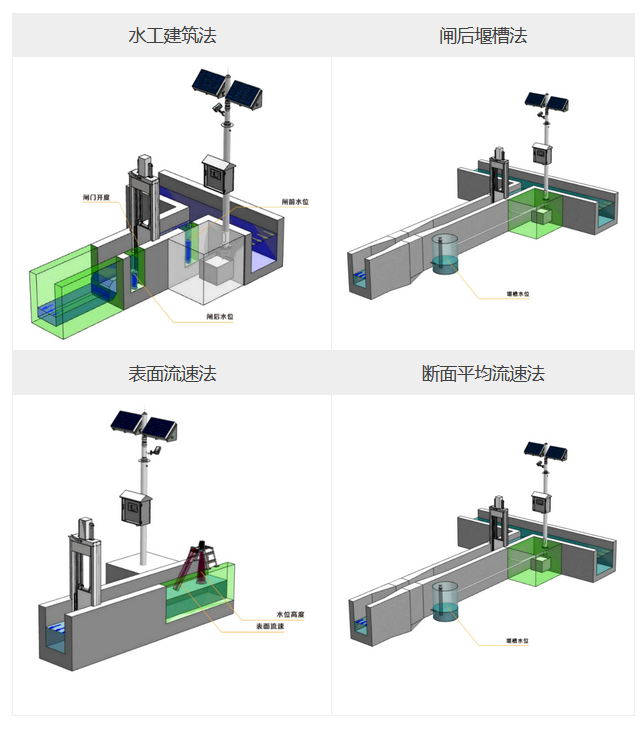

計量方式

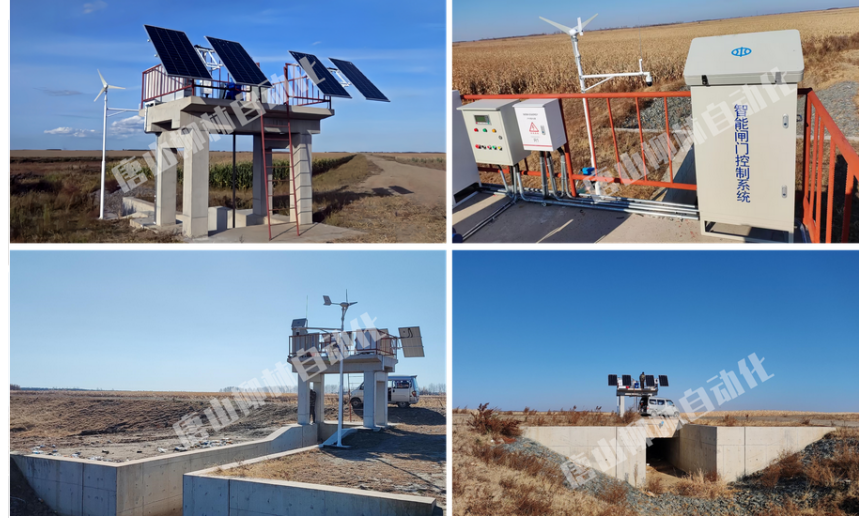

安裝現場
